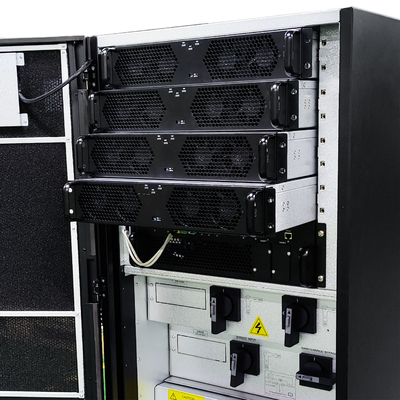

3 फेज़ मॉड्यूलर डबल कन्वर्ज़न यूपीएस सिस्टम पावर मॉड्यूल 20kVA 25kVA 2U
| एमओक्यू: | 1 इकाई |
| मूल्य: | बातचीत योग्य |
| मानक पैकेजिंग: | लकड़ी का बक्सा |
| वितरण अवधि: | 30 दिन |
| भुगतान विधि: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | प्रति माह 10000pcs |
मॉड्यूलर डबल कन्वर्शन यूपीएस सिस्टम
,डबल कन्वर्ज़न यूपीएस सिस्टम 20kVA
,3 फेज़ यूपीएस सिस्टम 2U
पावर मॉड्यूल 20kVA 25kVA 2U मॉड्यूलर यूपीएस सिस्टम डबल रूपांतरण, मॉड्यूलर डिज़ाइन
20kVA 25kVA 50kVA 60kVA यूपीएस पावर मॉड्यूल, डबल डीएसपी नियंत्रण
20 kVA से 300kVA तक स्केलेबल।
मॉड्यूलर, हॉट-स्वैपेबल, फील्ड-रिप्लेसेबल एसटीएस, मॉनिटर, यूपीएस मॉड्यूल
आरएसयूएन पीएम सीरीज मॉड्यूलर यूपीएस प्रदर्शन में एक नया मानक प्रदान करता है, जो सटीक नियंत्रण और फॉल्ट आइसोलेशन के लिए एक दोहरे हाई-स्पीड डीएसपी कोर के साथ वास्तविक ऑनलाइन डबल-कनवर्जन टोपोलॉजी को जोड़ता है।
इसका मॉड्यूलर आर्किटेक्चर मध्यम आकार के डिप्लॉयमेंट से लेकर बड़े मिशन-क्रिटिकल सुविधाओं तक, निर्बाध क्षमता उन्नयन और एन+एक्स रिडंडेंसी को सक्षम बनाता है। उन्नत रेक्टिफायर शेयरिंग, सिंक्रोनाइज़्ड मॉड्यूल प्रबंधन और थ्री-लेवल इन्वर्टर डिज़ाइन के साथ, सिस्टम उत्कृष्ट ऊर्जा दक्षता और लोड स्थिरता प्राप्त करता है।
डेटा इंफ्रास्ट्रक्चर, औद्योगिक स्वचालन और उच्च-उपलब्धता वाले वातावरण में 24/7 संचालन के लिए निर्मित, पीएम सीरीज डाउनटाइम को कम करता है, रखरखाव को सुव्यवस्थित करता है, और गतिशील लोड स्थितियों में भी निरंतर बिजली सुरक्षा सुनिश्चित करता है।
विशेषताएँ:
1. 96% तक सिस्टम दक्षता, ऊर्जा और शीतलन लागत को कम करना।
विशेष विवरण:
| मॉडल | पीएम60 | पीएम120 | पीएम200 | पीएम300 | |
| रेटेड क्षमता | 60kVA | 120kVA | 200kVA | 300kVA | |
| इनपुट | |||||
| वायरिंग विधि | 3 चरण+एन+पीई | ||||
| रेटेड वोल्टेज | 380/400/415VAC(लाइन-लाइन) | ||||
| रेटेड आवृत्ति | 50/60Hz | ||||
| वोल्टेज रेंज | 304VAC 40 478VAC (लाइन-लाइन) पूर्ण लोड, 304VAC 40 228VAC (लाइन-लाइन) लोड 100% से 80% तक रैखिक रूप से कम हो रहा है | ||||
| आवृत्ति रेंज | 40Hz~70Hz | ||||
| पावर फैक्टर | >0.99 | ||||
| टीएचडी | टीएचडी＜3％(रैखिक पूर्ण लोड), टीएचडी＜5％(गैर-रैखिक पूर्ण लोड) | ||||
| बाईपास | |||||
| रेटेड वोल्टेज | 380/400/415VAC(लाइन वोल्टेज) | ||||
| वोल्टेज रेंज | फैक्टरी सेटिंग -20% 40 +15%, सेट करने योग्य, ऊपरी सीमा:+10%, +15%,+20%,+25%, निचला सीमा:-10%,-15%, -20%, -30%,-40% | ||||
| आवृत्ति रेंज | रेटेड आवृत्ति 50/60Hz, आवृत्ति रेंज को ±1Hz सेट किया जा सकता है ,±3Hz ,±5Hz | ||||
| ओवरलोड क्षमता | 110% के लिए लंबा रन, >150% 200ms के लिए | ||||
| बैटरी | |||||
| बैटरी वोल्टेज | ±192VDC/ ड्राई कॉन्टैक्ट (वैकल्पिक)वज़न 360 40 528VDC, 30 40 44 ब्लॉक सेट करने योग्य, फैक्टरी सेटिंग 32 ब्लॉक) | ||||
| चार्जिंग क्षमता | 15%* कुल क्षमता | ||||
| वोल्टेज सटीकता | ±1% | ||||
| आउटपुट | |||||
| रेटेड वोल्टेज | 380V/400V/415V(लाइन-लाइन) | ||||
| रेटेड आवृत्ति | 50/60Hz | ||||
| पावर फैक्टर | 1 | ||||
| वोल्टेज सटीकता | ≤±1.0%@ संतुलित लोड, ≤±5.0%@ असंतुलित लोड | ||||
| आवृत्ति सटीकता | 50/60Hz±0.01% | ||||
| आवृत्ति ट्रैकिंग रेंज | सेट करने योग्य, ±0.5Hz~±5Hz, फ़ैक्टरी सेटिंग ±3Hz | ||||
| टीएचडी | टीएचडीयू≤2%(100% रैखिक लोड), टीएचडीयू≤4%(गैर-रैखिक लोड) | ||||
| थ्री-फेज फेज सटीकता | 120°±1° | ||||
| क्रेस्ट कारक | 3:01 | ||||
| ओवरलोड |
＜105％ लंबा रन, ＜110％ 60 मिनट, 110 40 125％ 10 मिनट, 125 40 150％ 1 मिनट, 150％ 200ms |
||||
| सिस्टम | |||||
| सिस्टम दक्षता | ≥96%@ डबल रूपांतरण मोड ,≥98%@ईसीओ मोड | ||||
| डिस्प्ले | टच स्क्रीन + एलईडी | ||||
| वायरिंग | टॉप इन और बॉटम इन का समर्थन करें | टॉप इन | |||
| मानक | IEC62040-1-1; IEC62040-2; IEC62040-3 सुरक्षा | ||||
| वर्ग आईपी20 | फीडर सुरक्षा | ||||
| मानक: | अलग करना स्विच, वैकल्पिक: फ्यूज संचार | ||||
| RS232/ | RS485/ मॉडबस/एसएनएमपी / ड्राई कॉन्टैक्ट (वैकल्पिक) / ड्राई कॉन्टैक्ट (वैकल्पिक)वैकल्पिक | ||||
| धूल-प्रूफ | नेट, बिजली सुरक्षा मॉड्यूल, एलबीएस केबल, भूकंप-प्रूफ घटक, तापमान और आर्द्रता सेंसर कार्य | ||||
| स्थिति तापमान | : 0~95%( कोई संघनन नहीं)~ 40 ℃, humidity:0~95%( कोई संघनन नहीं)शोर | ||||
| <60dB@1 |
n style="mso-spacerun: yes;"> कोई कम नहीं, कैबिनेटप्रकार | ||||
| n style="mso-spacerun: yes;"> | मीटर,कोई कम नहीं, ＞ 1000 मीटर, हर 100 मीटर बढ़ने पर 1% कम हो जाता है कैबिनेटप्रकार | ||||
| 4 मॉड्यूल | 7 मॉड्यूल 12 मॉड्यूल | आकार | सिस्टम डब्ल्यू x डी x एच (मिमी) | ||
| 600 x 890 x 1200 | |||||
| 600 x 960x 1600 | 600 | x 1010 x 2000 | मॉड्यूल डब्ल्यू x डी x एच (मिमी) | ||
| 440 x 690 x 86 | ( 2U) वज़न सिस्टम(किलो) | ||||
| 140 | |||||
| 185 | 250 | 270 | मॉड्यूल(किलो) | 25 | |
| अनुप्रयोग: | यह यूपीएस सिस्टम विभिन्न क्षेत्रों में महत्वपूर्ण बुनियादी ढांचे की सुरक्षा के लिए बनाया गया है: | ||||
•
