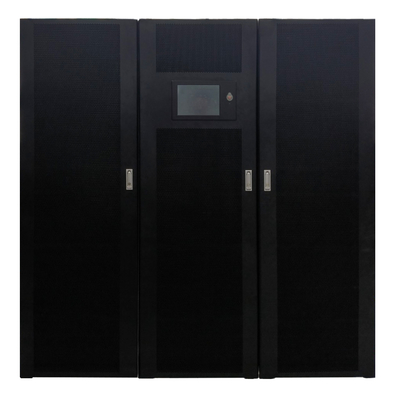

3U Modulair UPS Systeem 840KVA - 1200KVA 60KW UPS Vermogensmodule N+X UPS
| MOQ: | 1 eenheid |
| Prijs: | Onderhandelbaar |
| Standaardverpakking: | Houten doos |
| Leveringstermijn: | 30 dagen |
| Betalingswijze: | T/T, Western Union |
| Toeleveringskapaciteit: | 10000 stks per maand |
3U Modulair UPS Systeem
,Modulair UPS Systeem 840KVA
,60kW UPS power module
Modulair UPS-systeem 840KVA - 1200KVA 3U 60KW vermogensmodules N+X UPS OEM Beschikbaar
60kVA UPS-vermogensmodule, dubbele DSP-besturing,Schaalbaar van 50 kVA tot 1200 kVA.
De RSUN PM-serie vertegenwoordigt een nieuwe generatie modulaire UPS, die een volledig geïntegreerd stroomplatform biedt met dual-DSP-architectuur en online dubbele conversie. Het combineert belangrijke vermogensfasen, gelijkrichter, lader, omvormer en filter binnen een compact, schaalbaar systeem.
Belangrijke technologieën zijn onder meer stroomdelende gelijkrichters, intelligente synchronisatielogica, meerlaagse gedistribueerde besturing en geavanceerde omvormertopologie. Samen leveren ze een hoge operationele efficiëntie, minimale overdrachtstijd en ingebouwde foutbestendigheid.
De PM-serie is ontworpen voor continue uptime in data-intensieve of industriële omgevingen en vermindert operationele risico's en eigendomskosten, terwijl modulaire groei en redundantie worden ondersteund.
KENMERKEN:
• Modulaire uitbreiding van 20 kVA tot 300 kVA ondersteunt toekomstige groei.
• Geavanceerde HMI ondersteunt real-time besturing en configuratie.
• Ingebouwde N+X-redundantie zorgt voor continue werking bij modulefouten.
• Voorbeeldmoduleconfiguraties: 200kVA = 12×20kVA, 300kVA = 7×50kVA.
• Ontworpen voor kritieke lastbescherming in schaalbare IT- en industriële omgevingen.
SPECIFICATIES:
| Model | PM200 | PM300 | PM500 | PM600 | PM840 | PM1000 |
| Systeemcapaciteit | 200kVA | 300kVA | 500kVA | 600kVA | 840kVA/840kW | 1000kVA/1000kVA |
| Vermogensmodulecapaciteit | 50kVA | 50kVA | 50kVA | 50kVA | 60kVA/60kW | 62,5kVA/62,5kW |
| Aantal modules | 4 | 6 | 10 | 12 | 14 | 16 |
| Net | ||||||
| Ingangsbedrading | 3Ph+N+PE | |||||
| Nominale spanning | 380/400/415VAC (lijn-lijn) | |||||
| Ingangsvermogensfactor | >0,99 | |||||
| Totale harmonische vervorming | THDi<3% voor lineaire volle belasting, THDi<5% voor niet-lineaire volle belasting | |||||
| Spanningsbereik | 304～478Vac (lijn-lijn) 100% belasting; | |||||
| 228V~304Vac (lijn-lijn) belasting gedegradeerd van 100%-75% lineair | ||||||
| Ingangsfrequentie | 40Hz～70Hz | |||||
| Bypass | ||||||
| Nominale spanning | 380/400/415VAC (lijn-lijn) | |||||
| Spanningsbereik | Standaardbereik +15%～-20%(+10%,+15%,+20%,+25%, +25%-10%,-15%, -20%, -30%,-40% kan worden ingesteld) | |||||
| Ingangsfrequentie | ±1Hz,±3Hz,±5Hz kan worden ingesteld | |||||
| Batterij | ||||||
| Ingangsspanning | ±240VDC (het aantal batterijen kan worden geselecteerd van 30 tot 44) | |||||
| Laadvermogen | 20% * Vermogensmodule | |||||
| Laadspanningsnauwkeurigheid | ±1% | |||||
| Uitgang | ||||||
| Nominale spanning | 380/400/415VAC (lijn-lijn) | |||||
| Nominale frequentie | 50/60Hz | |||||
| Vermogensfactor | 1 | |||||
| Spanning Nauwkeurigheid | ≤±1,0%@Stabiel ；≤±5,0%@ Transient | |||||
| Dynamische respons | <5% (20% - 80% -20% Stapbelasting) | |||||
| Dynamische hersteltijd | < 20ms (0% - 100% -0% Stapbelasting) | |||||
| THDu | THDu <1%(lineaire belasting),THDu<5%( niet-lineaire belasting), | |||||
| Overbelastingscapaciteit | 110% overbelasting gedurende 60 min; 125% overbelasting gedurende 10 min; 150% overbelasting gedurende 1 min; | |||||
| >150% overbelasting gedurende 200ms | ||||||
| Systeem | ||||||
| Efficiëntie | >96,5% (Dual Switch-modus) | |||||
| Display | 10,4 inch touchscreen+LCD+LED | |||||
| IP | IP20 | |||||
| Omgeving | Bedrijfstemperatuur: 0-40℃；Relatieve vochtigheid 0-95% (Geen condensatie) | |||||
| Geluid | <55dB@1 meter afstand | |||||
| Afmetingen (BxDxH mm) en gewicht (kg) | ||||||
| Afmetingen kast | 600*850*2000 | 600*1100*2000 | 1000*1000*2000 | 1000*1000*2000 | 1800*850*2000 | 3600*1000*2000 |
| Module afmetingen | 440*720*130 (3U) | 440*720*174 (4U) | ||||
| Gewicht kast (KG) | 190 | 270 | 450 | 530 | 960 | 1100 |
| Module gewicht (KG) | 39 | 39 | 39 | 39 | 39 | 39 |
TOEPASSINGEN:
Deze hoogwaardige UPS-oplossing is ontworpen om kritieke infrastructuur te beschermen in:
• Grootschalige data-omgevingen - IDC's, compute-knooppunten met hoge dichtheid en opslagfarms
• Telecom- en ISP-infrastructuur - backbone switching, signaalrelais en distributieknooppunten
• Financiële IT - beveiligde banksystemen, real-time handelsservers en geldautomaten
• Overheidplatforms - belastingkantoren, bevolkingsdatasystemen en beveiligde digitale portals
• Medische infrastructuur - beeldvormingssystemen, patiëntbewaking en laboratoriumautomatisering
• Industriële elektronica - SCADA-terminals, robotlijnen en bewegingsbesturingssystemen
• Zeer precieze elektronica - testbanken, kalibratie-eenheden en optische instrumenten
